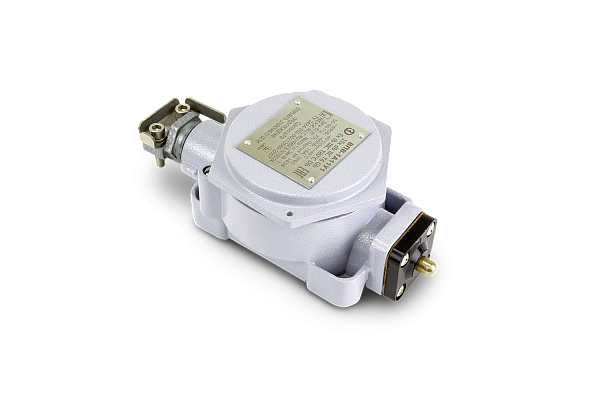

Выключатель путевой ВПВ-1А

Выключатели путевые взрывозащищенные типа ВПВ-1А предназначены для дистанционного управления электроприводами машин и механизмов: в стационарных установках; на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами;…

Каталог производителясерия актуальнасверено 08.06.2026Сертификаты: 3 →

Получить цену и срок →Открыть сертификаты Заменить аналог конкурента

Увеличить изображение ↗

Проверка исполнения

Данные для точного заказа

Серия может иметь несколько исполнений. Для коммерческого предложения мы сверяем выбранную конфигурацию со структурой обозначения и действующими документами производителя.

Производитель: АО «ВЭЛАН»
Категория: Выключатели взрывозащищённые
Исполнение: Взрывозащищённое
Рынок поставки: Республика Казахстан
Цена и срок: после технической проверки
Официальные документы: 3 ссылок на документы о соответствии
Проверка источника: данные серии сверены и сохранены на вэлан.kz

Официальные данные серии

Технические характеристики

Поля перенесены из официальной карточки производителя. Конкретные значения выбираются вместе и фиксируются в полном обозначении заказа.

Степень взрывозащиты: РВ Ex db I Mb, 1Ex db IIС T6 Gb, Ех tb IIIС Т80°C Db
Тип оборудования: Выключатель путевой
Степень защиты, IP: 65/66
Исполнение: Зона 1/РВ
Температура эксплуатации, ⁰С: от -5⁰С до + 35⁰С/от -10⁰С до + 35⁰С/от -40⁰С до + 40⁰С/от -60⁰С до + 40⁰С/от -60⁰С до + 45⁰С/от -60⁰С до + 50⁰С
Номер технических условий: ТУ 3424−002−00213569−2007
Климатическое исполнение: В1/В5/ОМ1/Т5/У1/У5/УХЛ5/ХЛ1
Номинальное напряжение, В: 110/127/400/690
Номинальный ток модуля, А: 16
Исполнение по виду привода: Толкатель
Номинальный ток, А: 16 A

Конфигурация

Структура обозначения и заказа

Структура условного обозначения

ВПВ-1А Х1 Х2(Х3-) Х4-X5 ВПВ - выключатель путевой взрывозащищенный. 1 - исполнение по числу контактов: 1р+1з. А - модернизированный. Х1 - исполнение по виду привода: 1 - толкатель, 2 - рычаг с роликом, 3 - рычаг с гибким стержнем, 4 - рычаг с жёстким стержнем. Х2 - исполнение по взрывозащите: 1 - 1Ex db IIC T6 Gb/Ex tb IIIC T80°C Db, 2 - РВ Ex db I Mb. Х3 - исполнение по спец.заказу. Количество и тип кабельных вводов, их установка по схеме dxn, d - тип вводов, n - их количество. При применении вводом серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. Х4 - климатическое исполнение и категория размещения по ГОСТ 15150: У1, ХЛ1, В1, ОМ1, УХЛ5, У5, Т5, В5. Х5 - материал исполнения применяемой оболочки: Ц - сплав ЦОА1, С - сталь с антикоррозийным покрытием. В случае отсутствия индекса - корпус алюминиевый.

Пример формулировки заказа:

выключатель путевой с толкателем, с маркировкой взрывозащиты 1Ex db IIC T6 Gb/Ex tb IIIC T80°C Db климатическим исполнением и категорией размещения У1: ВПВ-1А11У1

Опросный лист и инженерные файлы

Заполнить опросный лист Sun CapitalПодбор исполнения, замены, цены и срока на нашем сайте→Запросить 3D-модель и файлы1 инженерных ресурсов доступны по запросу→

Чек-лист инженера

Что указать в запросе

Чем полнее исходные данные, тем быстрее мы подтвердим подходящее исполнение.

класс и границы взрывоопасной зоны

требуемая Ex-маркировка и вид защиты

группа газа или характеристика пыли

температурный класс и диапазон среды

степень защиты IP и климатическое исполнение

питание, нагрузка, схема и способ монтажа

тип, диаметр, броня и оболочка кабеля

требуемые сертификаты и комплект поставки

Документы производителя

Сертификаты и файлы серии

Документы получены из официальной карточки ВЭЛАН, проверены 24.08.2026 и сохранены на вэлан.kz с контрольной суммой. Срок и применимость подтверждаются для полного обозначения перед поставкой.

Документ раздела пожарной безопасностиPDF · 897 КБ

СПБ ВПВ-1А

Статус проверки: номер и срок требуют чтения PDF/проверки реестра

Открыть PDF на вэлан.kz ↓Получить проверенный комплект →

Сертификат ТР ТС 012/2011PDF · 875 КБ

ТР ТС 012 ВПВ-1А

Статус проверки: номер и срок требуют чтения PDF/проверки реестра

Открыть PDF на вэлан.kz ↓Получить проверенный комплект →

Сертификат сейсмостойкостиPDF · 185 КБ

Сейсмо ВПВ-1А

Статус проверки: номер и срок требуют чтения PDF/проверки реестра

Открыть PDF на вэлан.kz ↓Получить проверенный комплект →

Материалы для скачивания

Скачать карточку товараВПВ-1А.pdfЗапросить PDF · 7,0 МБ →Скачать сертификатыВПВ-1А.zipЗапросить ZIP · 1,9 МБ →
