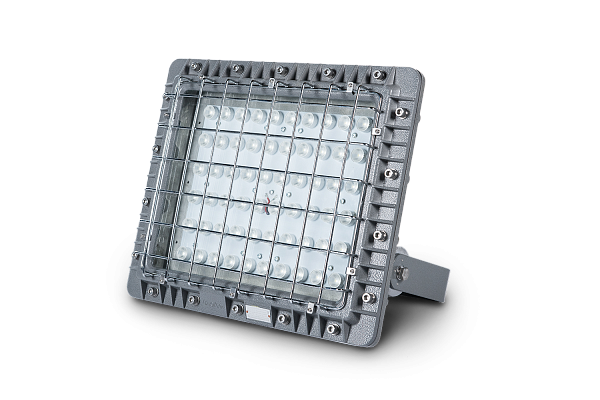

Прожектор ВЭЛАН 73

Прожекторы взрывозащищенные светодиодные ВЭЛАН 73 предназначены для освещения больших площадей, складов, эстакад и прочих зон, в которых может присутствовать взрывоопасный газ или пыль, с маркировкой взрывозащиты 1Ex db IIВ T6...Т4 Gb, Ex tb IIIC T80°C...130°C Db.

Каталог производителясерия актуальнасверено 30.07.2026Сертификаты: 5 →

Получить цену и срок →Открыть сертификаты Заменить аналог конкурента

Увеличить изображение ↗

Проверка исполнения

Данные для точного заказа

Серия может иметь несколько исполнений. Для коммерческого предложения мы сверяем выбранную конфигурацию со структурой обозначения и действующими документами производителя.

Производитель: АО «ВЭЛАН»
Категория: Осветительное оборудование взрывозащищённое
Исполнение: Взрывозащищённое
Рынок поставки: Республика Казахстан
Цена и срок: после технической проверки
Официальные документы: 5 ссылок на документы о соответствии
Проверка источника: данные серии сверены и сохранены на вэлан.kz

Официальные данные серии

Технические характеристики

Поля перенесены из официальной карточки производителя. Конкретные значения выбираются вместе и фиксируются в полном обозначении заказа.

Степень взрывозащиты: 1Ex db IIВ Т6...T4 Gb, Ex tb IIIC T80°C...130°C Db
Тип оборудования: Прожектор
Степень защиты, IP: 65/66/67
Световая отдача, Лм/Вт: >110
Исполнение: Зона 1
Тип питания: АС/DC
Класс защиты от поражения током: I
Температура эксплуатации, ⁰С: от -50⁰С до + 85⁰С/от -60⁰С до + 85⁰С/от -50⁰С до + 50⁰С/от -60⁰С до + 50⁰С
Вид источника света: Сверхъяркие светодиоды
Номер технических условий: ПИНЮ.676200.001 ТУ
Мощность, Вт: 80/120/160/240/320/480
Напряжение питания, В: 230
Коэффициент мощности, cos ɸ: ˃0,95
Вид монтажа: Скоба
Климатическое исполнение: В1/ОМ1/УХЛ1
Номинальное напряжение, В: 230
Комплектация кабельными вводами: Заглушки
Диапазон диаметров вводимых кабелей, мм: 10-14
Материалы корпуса: Алюминиевый сплав
Площадь сечения жил кабеля, мм2: 3х(1,5-4)

Конфигурация

Структура обозначения и заказа

Структура условного обозначения

ВЭЛАН73 – АК-СД.Л. Х1 Х2( Х3)- Х4-Х5-Х6 ВЭЛАН73 - прожектор взрывозащищенный со светодиодным источником света. СД.Л. - источник света: светодиоды. Х1 - суммарная мощность светодиодов: 80,120,160,240,320 Вт; Х2 - тип крепления: С1 – на скобе. Х3 - номинальное напряжение и тип тока: АС - переменный, DС - постоянный. Х4 - угол раскрытия используемой вторичной оптики (градусы): 15, 30, 45. Если не указан угол раскрытия вторичной оптики, по умолчанию устанавливается 30°. Х5 - вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ1. Х6 - дополнительное обозначение: ПРОМ - исполнение не взрывозащищенного светильника общего назначения; 85°C - для светильников с увеличенным диапазоном температуры до плюс 85°C.

Пример формулировки заказа:

обозначение прожектора с креплением на скобе, со светодиодами суммарной мощностью 120Вт, с углом раскрытия вторичной оптики 30 градусов, работающего от 230В АС, климатического исполнения и категории размещения УХЛ1: ВЭЛАН73-СД.Л.120С1(230АС)-30-УХЛ1.

Опросный лист и инженерные файлы

Заполнить опросный лист Sun CapitalПодбор исполнения, замены, цены и срока на нашем сайте→Запросить 3D-модель и файлы1 инженерных ресурсов доступны по запросу→

Чек-лист инженера

Что указать в запросе

Чем полнее исходные данные, тем быстрее мы подтвердим подходящее исполнение.

класс и границы взрывоопасной зоны

требуемая Ex-маркировка и вид защиты

группа газа или характеристика пыли

температурный класс и диапазон среды

степень защиты IP и климатическое исполнение

питание, нагрузка, схема и способ монтажа

тип, диаметр, броня и оболочка кабеля

требуемые сертификаты и комплект поставки

Документы производителя

Сертификаты и файлы серии

Документы получены из официальной карточки ВЭЛАН, проверены 24.08.2026 и сохранены на вэлан.kz с контрольной суммой. Срок и применимость подтверждаются для полного обозначения перед поставкой.

Декларация ТР ТС 004/2011PDF · 516 КБ
