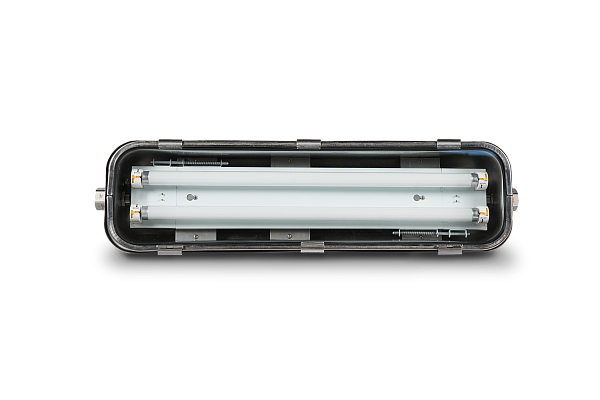

Светильник ВЭЛАН 41

Взрывозащищенные светильники из нержавеющей стали для линейных люминесцентных и светодиодных ламп серии ВЭЛАН 41 предназначены для стационарной установки на промышленных предприятиях, опасных по взрывоопасному газу и пыли, в соответствии с маркировкой взрывозащиты.

Каталог производителясерия актуальнасверено 30.07.2026Сертификаты: 5 →

Получить цену и срок →Открыть сертификаты Заменить аналог конкурента

Увеличить изображение ↗

Проверка исполнения

Данные для точного заказа

Серия может иметь несколько исполнений. Для коммерческого предложения мы сверяем выбранную конфигурацию со структурой обозначения и действующими документами производителя.

Производитель: АО «ВЭЛАН»
Категория: Осветительное оборудование взрывозащищённое
Исполнение: Взрывозащищённое
Рынок поставки: Республика Казахстан
Цена и срок: после технической проверки
Официальные документы: 5 ссылок на документы о соответствии
Проверка источника: данные серии сверены и сохранены на вэлан.kz

Официальные данные серии

Технические характеристики

Поля перенесены из официальной карточки производителя. Конкретные значения выбираются вместе и фиксируются в полном обозначении заказа.

Степень взрывозащиты: 1Ex eb q IIC T6...Т5 Gb, 1Ex db eb q IIC T6...Т5 Gb, 1Ex eb mb IIC T6...Т5 Gb, 1Ex db eb mb IIC T6...Т5 Gb, PП Ex eb q I Mc, PП Ex db eb q I Mc, РП Ex eb q I Mc, РП Ex eb mb I Mc, Ex tb IIIC T80°C...95°C Db
Тип оборудования: Светильник
Степень защиты, IP: 65/66/67
Исполнение: Зона 1/РП
Класс защиты от поражения током: I
Температура эксплуатации, ⁰С: от -40⁰С до + 85⁰С/от -30⁰С до + 40⁰С/от -30⁰С до + 85⁰С/от -40⁰С до + 40⁰С/от -60⁰С до + 85⁰С/от -50⁰С до + 50⁰С/от -60⁰С до + 50⁰С
Вид источника света: Линейные люминесцентные лампы/Линейные светодиодные лампы
Номер технических условий: ПИНЮ.676200.001 ТУ
Мощность, Вт: 18/36
Напряжение питания, В: 230
Коэффициент мощности, cos ɸ: ≥0,95
Вид монтажа: Крюк/Потолочное крепление/Комбинированный/Настенное
Климатическое исполнение: В1/ОМ1/У1/У5/УХЛ1
Частота переменного тока, Гц: 50
Комплектация кабельными вводами: Вводы для не бронированного кабеля
Материалы корпуса: Нержавеющая сталь
Диаметр подводимых кабелей, мм: 7-17
Площадь сечения жил кабеля, мм2: 3х(1,5-4) мм² (L+N+PE)

Конфигурация

Структура обозначения и заказа

Структура условного обозначения

ВЭЛАН41- СД.Л.Х1хХ2Х3-Х4-Х5-Х6 ВЭЛАН41 - светильник взрывозащищенный из нержавеющей стали для линейных люминесцентных ламп. СД.Л. - индекс, указывающий на применение светодиодных ламп. Для люминесцентных ламп индекс не указывается. Х1 – количество ламп: 1 или 2. Х2 – мощность используемой в светильнике лампы: люминесцентная лампа 18 или 36 Вт; линейная светодиодная лампа 9Вт (замена люм.лампы 18Вт) или 18Вт (замена люм.лампы 36 Вт). Х3 – тип крепления: П - потолочное крепление; Н – настенное; К - на крюке. Х4 – маркировка взрывозащиты: 1Ex eb q IIC T6 Gb, 1Ex db eb q IIC T6 Gb, 1Ex eb mb IIC T6 Gb, 1Ex db eb mb IIC T6 Gb, PП Ex eb q I Mc, PП Ex db eb q I Mc, PП Ex eb mb I Mc, РП Ex db eb mb I Mc, Ex tb IIIC T80°C Db С индексом 85°C - 1Ex eb q IIC T5 Gb, 1Ex db eb q IIC T5 Gb, 1Ex eb mb IIC T5 Gb. Х5 – вид климатического исполнения и категория размещения светильника по ГОСТ 15150: У1; ОМ1 - для светильников с люминесцентными лампами; УХЛ11, ОМ1, В1 - для светильников со светодиодными лампами; У5 - для светильников в шахтном исполнении. Х6 - дополнительное обозначение: ПРОМ - исполнение не взрывозащищенного светильника общего назначения; 85°C - для светильников с увеличенным диапазоном температуры до плюс 85°C.

Пример формулировки заказа:

светильник серии 41 с корпусом из нержавеющей стали для двух линейных люминесцентных ламп мощностью 36Вт, настенным креплением, маркировкой взрывозащиты 1Ex eb q IIC T6 Gb, климатического исполнения У1: ВЭЛАН41-2х36Н-1Ex eb q IIC T6 Gb-У1

Опросный лист и инженерные файлы

Заполнить опросный лист Sun CapitalПодбор исполнения, замены, цены и срока на нашем сайте→Запросить 3D-модель и файлы1 инженерных ресурсов доступны по запросу→

Чек-лист инженера

Что указать в запросе

Чем полнее исходные данные, тем быстрее мы подтвердим подходящее исполнение.

класс и границы взрывоопасной зоны

требуемая Ex-маркировка и вид защиты

группа газа или характеристика пыли

температурный класс и диапазон среды

степень защиты IP и климатическое исполнение

питание, нагрузка, схема и способ монтажа

тип, диаметр, броня и оболочка кабеля

требуемые сертификаты и комплект поставки

Документы производителя

Сертификаты и файлы серии

Документы получены из официальной карточки ВЭЛАН, проверены 24.08.2026 и сохранены на вэлан.kz с контрольной суммой. Срок и применимость подтверждаются для полного обозначения перед поставкой.

Декларация ТР ТС 004/2011PDF · 516 КБ
