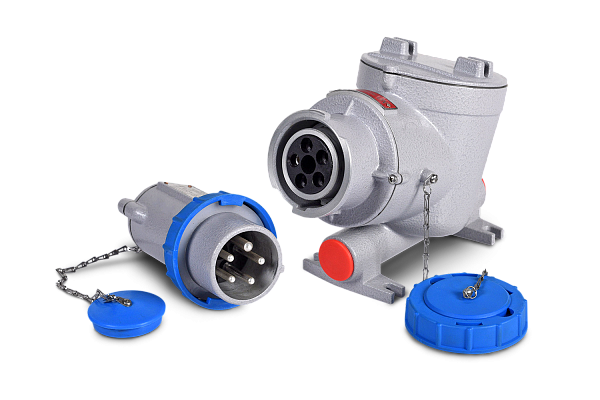

Соединитель электрический СВ-ВЭЛАН

Соединители взрывозащищенные предназначены для быстрого соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и источников питания в наземных стационарных и передвижных электрических установках напряжением до 690 В…

Каталог производителясерия актуальнасверено 02.07.2026Сертификаты: 5 →

Получить цену и срок →Открыть сертификаты Заменить аналог конкурента

Увеличить изображение ↗

Проверка исполнения

Данные для точного заказа

Серия может иметь несколько исполнений. Для коммерческого предложения мы сверяем выбранную конфигурацию со структурой обозначения и действующими документами производителя.

Производитель: АО «ВЭЛАН»
Категория: Соединители электрические взрывозащищённые
Исполнение: Взрывозащищённое
Рынок поставки: Республика Казахстан
Цена и срок: после технической проверки
Официальные документы: 5 ссылок на документы о соответствии
Проверка источника: данные серии сверены и сохранены на вэлан.kz

Официальные данные серии

Технические характеристики

Поля перенесены из официальной карточки производителя. Конкретные значения выбираются вместе и фиксируются в полном обозначении заказа.

Степень взрывозащиты: 1Ex d IIC T6 Gb X/Ex tb IIIC T80°C Db X 1Ex d IIC T5 Gb X/Ex tb IIIC T95°C Db X 1Ex d IIC T4 Gb X/Ex tb IIIC T135°C Db X
Тип оборудования: Соединитель электрический
Степень защиты, IP: 66
Исполнение: Зона 1
Тип питания: АС/DC
Температура эксплуатации, ⁰С: от -60⁰С до + 55⁰С
Номер технических условий: ТУ 3424-010- 73671038-2005
Климатическое исполнение: В1/ОМ1/УХЛ1
Номинальное напряжение, В: 690
Обозначение составных частей: Вилка
Исполнения по назначению: Стационарные (панельные)
Число контактов: 5
Материалы корпуса: Алюминиевый сплав
Номинальный ток, А: 160 A

Конфигурация

Структура обозначения и заказа

Структура условного обозначения

СВ-ВЭЛАН-Х1-Х2-Х3–Х4Х5 Х1 – обозначение составных частей соединителя: ВР – вилка с розеткой, В – вилка, Р – розетка. Х2 – номинальный ток, А: 16, 25, 32, 63, 100, 125, 160. Х3 – номинальное напряжение (в соответствии с таблицей): - 250 – при напряжении 200-250В; - 415 – при напряжении 380-415В; - 690 – при напряжении 480-690В. Х4 – число контактов: 3 (2P+PE); 4 (3P + PE); 5 (3P + N + PE) (в соответствии с таблицей). Х5 – климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ1, ОМ1, В1.

Пример формулировки заказа:

Розетка взрывозащищенная в комплекте с вилкой с 4-мя контактами, на ток 32А и номинальное напряжение 250 В. СВ-ВЭЛАН-ВР-32-250-4B1

Опросный лист и инженерные файлы

Заполнить опросный лист Sun CapitalПодбор исполнения, замены, цены и срока на нашем сайте→Запросить 3D-модель и файлы1 инженерных ресурсов доступны по запросу→

Чек-лист инженера

Что указать в запросе

Чем полнее исходные данные, тем быстрее мы подтвердим подходящее исполнение.

класс и границы взрывоопасной зоны

требуемая Ex-маркировка и вид защиты

группа газа или характеристика пыли

температурный класс и диапазон среды

степень защиты IP и климатическое исполнение

питание, нагрузка, схема и способ монтажа

тип, диаметр, броня и оболочка кабеля

требуемые сертификаты и комплект поставки

Документы производителя

Сертификаты и файлы серии

Документы получены из официальной карточки ВЭЛАН, проверены 24.08.2026 и сохранены на вэлан.kz с контрольной суммой. Срок и применимость подтверждаются для полного обозначения перед поставкой.

Документ раздела пожарной безопасностиPDF · 983 КБ
