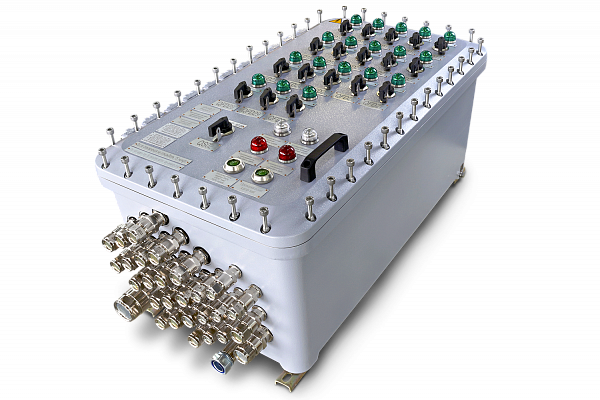

Структура условного обозначения
ШУСХ0-Х1 Х2/Х3 (Х4)-ПМ Х5/Х6-РТ Х7/Х8-Р-Х9-ПП Х10/Х11-К Х12/Х13-И Х14/Х15 GN Х16/Х17-А Х18/Х19-В Х20/Х21-З Х22/Х23-Х24хХ25 (Х26)-Х27-Х28-IPXX
Х0
– индекс указывает на типоисполнение и габарит оболочки шкафа:
А-ВЭЛ
– из алюминиевого сплава на базе оболочки ОЭАА-ВЭЛ, ОЭАВ4.1,ОЭАВ4.2 с маркировкой взрывозащиты Ex d IIB Gb U или Ex d IIB+H2 Gb U (запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена) или Ex d I Mb U или Ex tb IIIC U.
А-ВЭЛ
– из алюминиевого сплава на базе оболочки ОЭАА-ВЭЛ, ОЭАВ4.1, ОЭАВ4.2 с маркировкой взрывозащиты Ex d IIC Gb U или Ex d IIC Gb U Х (запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена) или Ex d I Mb U или Ex tb IIIC U.
Ц-ВЭЛ
– из цинкоалюминиевого сплава на базе оболочки ОЭАЦ-ВЭЛ, с маркировкой взрывозащиты Ex db IIС Gb U или Ex d IIВ Gb U (запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена) или Ex d I Mb U или Ex tb IIIC U.
Н-ВЭЛ
– из нержавеющей стали на базе оболочки ОЭАН-ВЭЛ, с маркировкой взрывозащиты Ex d IIB Gb U или Ex d IIB+Н2 Gb U или Ex d IIС Gb U или Ex d I Мb U или Ex tb IIIC U.
Н-ВЭЛ
– из нержавеющей стали на базе оболочки ОЭАН-ВЭЛ, имеющей маркировку взрывозащиты Ex e II Gb U или Ex e I Gc U; для шкафов с обогревом маркировку взрывозащиты Ex e mb II Gb U.
С-ВЭЛ
– из стального проката на базе оболочки ОЭАС-ВЭЛ с антикоррозийным покрытием, имеющей маркировку взрывозащиты Ex d IIB Gb U или Ex d IIB+Н2 b U или Ex d IIС b U или Ex d I Мb U или Ex tb IIIC U.
С-ВЭЛ
– из стального проката на базе оболочки ОЭАС-ВЭЛ с антикоррозийным покрытием, имеющей маркировку взрывозащиты Ex e II Gb U или Ex e I Gc U; для шкафов с обогревом маркировку взрывозащиты Ex e mb II Gb U.
П-М
– из пластмасс на базе оболочки ОЭАП, имеющей маркировку взрывозащиты Ex e II Gb U или Ex е I Gс U, для шкафа с обогревом маркировку взрывозащиты Ex e mb II Gb U.
А-М
– из алюминиевого сплава на базе оболочки ОЭАМ, имеющей маркировку взрывозащиты Ex e II Gb U или Ex e I Gc U; для шкафов с обогревом маркировку взрывозащиты Ex e mb II Gb U. Для шкафа со смотровым окном применяются оболочки с указанием дополнительной буквы – О, указанной после основной маркировки оболочки: ШУСХ-ВЭЛ-О.
Х1
– индекс указывает на функциональное назначение шкафа управления:
ВА
– индекс, указывающий на применение выключателей автоматических;
ВН
– индекс, указывающий на применение в шкафу управления выключателя нагрузки;
АВР
– индекс, указывающий, что на вводе в шкаф управления установлен Автоматический Ввод Резерва. При установке АВР на вводе необходимо указать номинальный ток автоматических выключателей, а также исполнение АВР (на контакторах, на мотор-редукторах), кроме того необходимо указать тип нагрузки АВР (с секционионированием, без секционирования);
PLC
– индекс, указывающий на применение как программируемых логических контроллеров ПЛК, так и их различных модификаций;
DISP
– индекс, указывающий на применение в шкафу управления объектов диспетчеризации, приема и передачи, а также мониторинга данных;
Wi-Fi
– индекс, указывающий на применение в шкафу управления беспроводной точки доступа типа Wi-Fi;
COMPUTER
– индекс, указывающий на применение в шкафу управления компьютера, для управления производственными процессами и выведением полученной информации на монитор.
TOUCH
– индекс, указывающий на применение в шкафу управления инфракрасной сенсорной панели для управления оборудованием.
Х2
– номинальный отключающий ток и защитная характеристика отключения выключателя автоматического B, C, D, K, Z, L, в том случае, если вместо автоматического выключателя применяется УЗО, в скобках дополнительно указывается ток утечки в мA и тип помехоустойчивости: AC, A, Asi.
Х3
– количество выключателей автоматических.
Х4
– число полюсов выключателей автоматических.
ПМ
– индекс, указывающий на применение магнитных пускателей.
Х5
– номинальный ток пускателя магнитного, А.
Х6
– количество магнитных пускателей.
РТ
– индекс, указывающий на применение тепловых реле.
Х7
- ток уставки теплового реле, А. При указании диапазона значение заключается в скобки.
Х8
– количество реле тепловых.
Р
– индекс, указывающий на применение коммутационного (промежуточного) реле (номинальный ток, количество групп перекидных контактов).
Х9
– количество коммутационных (промежуточных) реле.
ПП
– индекс, указывающий на применение плавких предохранителей.
Х10
– количество плавких предохранителей.
X11
– номинальный ток плавкого предохранителя.
К
– индекс, указывающий на применение кнопки.
Х12
- тип кнопки:
П
– пуск (зеленого цвета по умолчанию, по требованию устанавливаются кнопки черного, синего, желтого цвета);
С
– стоп (красного цвета).
По умолчанию устанавливается кнопка «Стоп» с самофиксацией. При необходимости установки кнопки «Стоп» без самофиксации необходимо дописать (без с/ф).
Х13
– количество кнопок.
И
– индекс, указывающий на применение световых индикаторов.
Х14
- цвет индикатора и напряжение (12, 24, 36, 127, 230, 400В): К – красный; Л – зелёный; Б – белый; Ж – жёлтый; С – синий.
Х15
- количество световых индикаторов.
GN
– индекс, указывающий на применение коммутационного переключателя.
Х16
– код коммутационной диаграммы переключателя.
Х17
– количество переключателей.
А
– индекс, указывающий на применение амперметра.
Х18
– максимальное значение шкалы амперметра.
В случае необходимости установки трансформаторов тока значение последнего указывается через знак дроби после максимального значения шкалы.
Х19
– количество амперметров.
В
– индекс, указывающий на применение вольтметра.
Х20
– максимальное значение шкалы вольтметра.
Х21
– количество вольтметров.
3
– индекс, указывающий на применение зажимов (клемм). По умолчанию устанавливаются винтовые клеммы. При необходимости установки пружинных зажимов дополнительно к индексу «З» ставится индекс «П».
Х22
– номинальный ток применяемых зажимов.
Х23
– количество зажимов.
Х24
– тип кабельных вводов ВК или ВК-ВЭЛ согласно структуре условного обозначения вводов.
Х25
– число кабельных вводов.
Х26
– сторона установки кабельных вводов A, B, C, D.
Х27
– маркировка взрывозащиты: 1Ex d IIB Т6…Т5 Gb, 1Ex d [ia Ga] IIB Т6…Т5 Gb, 1Ex d [ib] IIB Т6…Т5 Gb, 1Ex d iа IIB Т6…Т5 Gb, 1Ex d ib IIB Т6…Т5 Gb, 1Ex d [op pr] IIB Т6…Т5 Gb, 1Ex d [ia Ga] [op pr] IIB Т6…Т5 Gb, 1Ex d [ib] [op pr] IIB Т6…Т5 Gb, 1Ex d IIС Т6…Т5 Gb Х, 1Ex d [ia Ga] IIС Т6…Т5 Gb Х, 1Ex d [ib] IIС Т6…Т5 Gb Х, 1Ex d [ia Ga] [op pr] IIС Т6…Т5 Gb Х, 1Ex d ib IIС Т6…Т5 Gb Х, 1Ex d [op pr] IIС Т6…Т5 Gb Х, 1Ex d [ib] [op pr] IIС Т6…Т5 Gb Х, 1Ex d iа IIС Т6…Т5 Gb Х, 1Ex d IIB+H2 Т6…Т5 Gb, 1Ex d [iа Ga] IIB+H2 Т6…Т5 Gb, 1Ex d [ib] IIB+H2 Т6…Т5 Gb, 1Ex d iа IIB+H2 Т6…Т5 Gb, 1Ex d ib IIB+H2 Т6…Т5 Gb, 1Ex d [op pr] IIB+H2 Т6…Т5 Gb, 1Ex d [ia Ga] [op pr] IIB+H2 Т6…Т5 Gb, 1Ex d [ib] [op pr] IIB+H2 Т6…Т5 Gb, 1Ex d IIC Т6…Т5 Gb, 1Ex d [ia Ga] IIC Т6…T5 Gb, 1Ex d [ib] IIC Т6…T5 Gb, 1Ex d ia IIC Т6…T5 Gb, 1Ex d
ib IIC Т6…T5 Gb, 1Ex d [op pr] IIC Т6…T5 Gb, 1Ex d [ia Ga] [op pr] IIC Т6…T5 Gb, 1Ex d [ib] [op pr] IIC Т6…T5 Gb; РВ Ex d I Мb, РВ Ex d [ia Мa] I Мb, РВ Ex d [ib] I Мb, РВ Ex d ia I Мb, РВ Ex d ib I Мb, РВ Ex d [op pr] I Мb, РВ Ex d [ia Мa] [op pr] I Мb, РВ Ex d [ib] [op pr] I Мb; 1Ex d е IIC Т6…Т5 Gb, 1Ex d е [ia Ga] IIC Т6…T5 Gb, 1Ex d е [ib] IIC Т6…T5 Gb, 1Ex d e ia IIC Т6…T5 Gb, 1Ex d e ib IIC Т6…T5 Gb, 1Ex d е mb IIC Т6…T5 Gb, 1Ex d е ia mb IIC Т6…T5 Gb, 1Ex d е ib mb IIC Т6…T5 Gb, Ex tb IIIC T85…T100°C Db,
2Ex d е IIC Т6…Т5 Gс, 2Ex d е [ia Ga] IIC Т6…T5 Gс, 2Ex d е [ib Gb] IIC Т6…T5 Gc, 2Ex d е [ic] IIC Т6…T5 Gc, 2Ex d e ia IIC Т6…T5 Gc, 2Ex d e ib IIC Т6…T5 Gc, 2Ex d e ic IIC Т6…T5 Gc, РП Ex d е I Мс, РП Ex d е [ia Мa] I Мс, РП Ex d е [ib Mb] I Мc, РП Ex d е [ic] I Мc,
РП Ex d е mb I Мc, Ex tс IIIC T85…T100°C Dc
Х28
- вид климатического исполнения и категория размещения согласно ГОСТ 15150:
В1, У5
– для группы I;
В1, У1, УХЛ1, Т1, ОМ1
– для группы II.
IPXX
– степень пылевлагозащиты: IP65, IP66. По спец. заказу: IP67/ IP68.
В обозначение шкафа допускается указывать лишь требуемые к установке элементы, пропуская обозначения неиспользуемых элементов!
