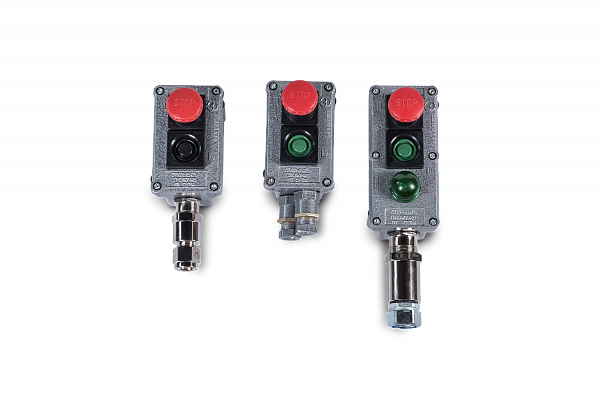

Пост управления кнопочный ПВК-15, 25, 35, ПВК(П)-15, 25, ПВК-18, 28, 38, ПВК(П)-18, 28

ПВК-Х1 Х2 (Х3)-Х4 ПВК - пост управления взрывозащищенный кнопочный. Х1 - исполнение по количеству кнопок: 1 или 2 или 3. Х2 - маркировка взрывозащиты: 5 - 2Ex db ec IIC T6 Gc/Ex tс IIIC T80°C Dс; 8 - 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db. Х3 - информация по спецзаказу: при установке нестандартного исполнения кнопок и (или) вводов, указывается количество и тип кнопок "Пуск"-"Стоп" и кабельных вводов по схеме (nПх-nCx)-d×n, где n - количество кнопок, П - цилиндрическая кнопка "ПУСК" без самофиксации, С - грибовидная кнопка "СТОП", х - цвет кнопки (Л - зеленый, С - синий, К - красный, Ч - черный и пр.), d - тип вводов; n - их количество. Примечание: каждая кнопка стандартно имеет пару контактов "1NO+1NC". При необходимости указывается схема контактов (2NO или 2NC). Для стандартного исполнения кнопка "Стоп" имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс "без с/ф". При применении вводом серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. Х4 - вид климатического исполнения и категория размещения по ГОСТ 15150-69: У1, ХЛ1, УХЛ1, ОМ1, Т1, В1.

пост, содержащий две кнопки, с маркировкой взрывозащиты 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, климатического исполнения и категории размещения ХЛ1: ПВК-28ХЛ1; пост, содержащий три кнопки и один кабельный ввод ВК-Л-ВЭЛ 3-М25-ExeG, расположенный по стороне В, с маркировкой взрывозащиты 2Ex db ec IIC T6 Gc/Ex tc IIIC T80° Dc, климатического исполнения и категории размещения У1: ПВК-35-(Л-3-М25)х1(В)-У1 пост, содержащий одну зеленую кнопку «Пуск», с маркировкой взрывозащиты 2Ex db ec IIC T6 Gc/Ex tc IIIC T80° Dc, климатического исполнения и категории размещения ХЛ1: ПВК-15(1ПЛ)-ХЛ1

ПВК(П)-Х1Х2(Х3)Х4 ПВК(П) - пост управления взрывозащищенный кнопочный. Х1 - исполнение по количеству кнопок: 1 или 2. Х2 - маркировка взрывозащиты: 5 - 2Ex db ec IIC T6 Gc/Ex tс IIIC T80°C Dс ; 8 - 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db. Х3 - информация по спецзаказу: при установке нестандартного исполнения кнопок и (или) вводов, указывается количество и тип кнопок "Пуск"-"Стоп" и кабельных вводов по схеме (nПх-nCx)-d×n, где n - количество кнопок, П - цилиндрическая кнопка "ПУСК" без самофиксации, С - грибовидная кнопка "СТОП", х - цвет кнопки (Л - зеленый, С - синий, К - красный, Ч - черный и пр.), d - тип вводов; n - их количество. Примечание: каждая кнопка стандартно имеет пару контактов "1NO+1NC". При необходимости указывается схема контактов (2NO или 2NC). При применении вводом серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. Х4 - вид климатического исполнения и категория размещения по ГОСТ 15150-69: У1, ХЛ1, УХЛ1, ОМ1, Т1, В1.

пост, содержащий одну кнопку, с маркировкой взрывозащиты 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, с установленной табличкой с надписью «ПОЖАРНЫЕ НАСОСЫ», климатического исполнения и категории размещения ХЛ1: ПВК(П)-18ХЛ1
