ВЭЛАН

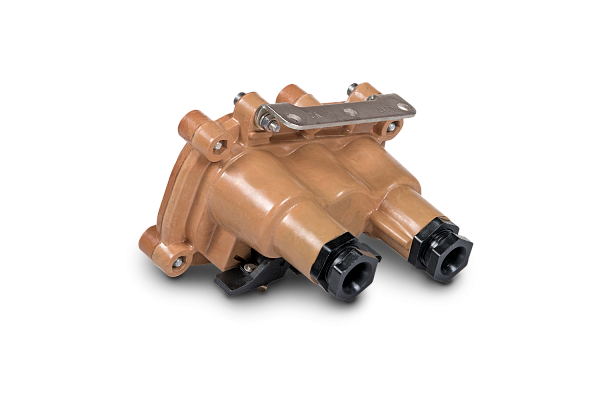

Пост кнопочный КУ-90

Посты предназначены для работы в электрических цепях управления в угольных и сланцевых шахтах, опасных по газу и пыли (маркировка взрывозащиты РВ Ex db I Mb) и во взрывоопасных зонах всех классов предприятий химической, нефтеперерабатывающей, газовой и других отраслях…

Каталог производителясерия актуальнасверено 23.07.2026Сертификаты: 3 →

Получить цену и срок →Открыть сертификаты Заменить аналог конкурента

Увеличить изображение ↗

Проверка исполнения

Данные для точного заказа

Серия может иметь несколько исполнений. Для коммерческого предложения мы сверяем выбранную конфигурацию со структурой обозначения и действующими документами производителя.

Производитель: АО «ВЭЛАН»
Категория: Пакетные переключатели и посты управления взрывозащищённые
Исполнение: Взрывозащищённое
Рынок поставки: Республика Казахстан
Цена и срок: после технической проверки
Официальные документы: 3 ссылок на документы о соответствии
Проверка источника: данные серии сверены и сохранены на вэлан.kz

Официальные данные серии

Технические характеристики

Поля перенесены из официальной карточки производителя. Конкретные значения выбираются вместе и фиксируются в полном обозначении заказа.

Степень взрывозащиты: 1Ex db IIB T5 Gb/Ex tb IIIC T95°C Db, РВ Ex db I Mb
Степень защиты, IP: 54
Исполнение: Зона 1/РВ
Тип питания: АС/DC
Температура эксплуатации, ⁰С: от +1⁰С до + 35⁰С/от -5⁰С до + 35⁰С/от -10⁰С до + 35⁰С/от -10⁰С до + 45⁰С/от -40⁰С до + 40⁰С/от -60⁰С до + 40⁰С
Номер технических условий: ТУ 3424-002- 00213569-2007
Климатическое исполнение: Т2/Т5/У2/У5/ХЛ2/ХЛ5
Номинальное напряжение, В: 60/230/380
Частота переменного тока, Гц: 50/60
Дополнительные параметры: Уплотнение
Материалы корпуса: Пластик
Номинальный ток, А: 10 A

Конфигурация

Структура обозначения и заказа

Структура условного обозначения

КУ-9Х1-Х2-Х3 КУ – кнопочный пост управления 9 – серия поста. Х1 – исполнение по числу кнопочных элементов: 1, 2, 3 Х2 – исполнение по взрывозащите: 1Ex db IIB T5 Gb/Ex tb IIIC T95°C Db, РВ Ex db I Mb. Х3 – климатическое исполнение и категория размещения по ГОСТ 15150-69: У2, ХЛ2, Т2 (для 1Ex db IIB T5 Gb/Ex tb IIIC T95°C Db); У5, ХЛ5, Т5 (для РВ Ex db I Mb).

Пример формулировки заказа:

пост двухкнопочный серии КУ-90, исполнение по взрывозащите РВ Ex d I Mb, климатического исполнения и категории размещения У5: КУ-92-РВ Ex db I Mb-У5

Опросный лист и инженерные файлы

Заполнить опросный лист Sun CapitalПодбор исполнения, замены, цены и срока на нашем сайте→

Чек-лист инженера

Что указать в запросе

Чем полнее исходные данные, тем быстрее мы подтвердим подходящее исполнение.

класс и границы взрывоопасной зоны

требуемая Ex-маркировка и вид защиты

группа газа или характеристика пыли

температурный класс и диапазон среды

степень защиты IP и климатическое исполнение

питание, нагрузка, схема и способ монтажа

тип, диаметр, броня и оболочка кабеля

требуемые сертификаты и комплект поставки

Документы производителя

Сертификаты и файлы серии

Документы получены из официальной карточки ВЭЛАН, проверены 24.08.2026 и сохранены на вэлан.kz с контрольной суммой. Срок и применимость подтверждаются для полного обозначения перед поставкой.

Документ раздела пожарной безопасностиPDF · 897 КБ

СПБ КУ-90

Статус проверки: номер и срок требуют чтения PDF/проверки реестра

Открыть PDF на вэлан.kz ↓Получить проверенный комплект →

Сертификат ТР ТС 012/2011PDF · 656 КБ

ТР ТС 012 КУ-90

Статус проверки: номер и срок требуют чтения PDF/проверки реестра

Открыть PDF на вэлан.kz ↓Получить проверенный комплект →

Сертификат сейсмостойкостиPDF · 2,0 МБ

Сейсмо КУ-90

Статус проверки: номер и срок требуют чтения PDF/проверки реестра

Открыть PDF на вэлан.kz ↓Получить проверенный комплект →

Материалы для скачивания

Скачать карточку товараКУ-90.pdfЗапросить PDF · 14 МБ →Скачать опросный листОпросный лист 2025 - ПВК.pdfЗапросить PDF · 908 КБ →Скачать сертификатыКУ-90.zipЗапросить ZIP · 3,5 МБ →
