Пост аварийной сигнализации световой миниатюрный ПАСВ7, ПАСВ8

Посты ПАСВ7Х и ПАСВ8Х предназначены для работы в цепях переменного или постоянного тока. Посты типа ПАСВ7Х предназначены для световой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах с маркировкой…

Каталог производителясерия актуальнасверено 08.06.2026Сертификаты: 5 →

Получить цену и срок →Открыть сертификаты Заменить аналог конкурента

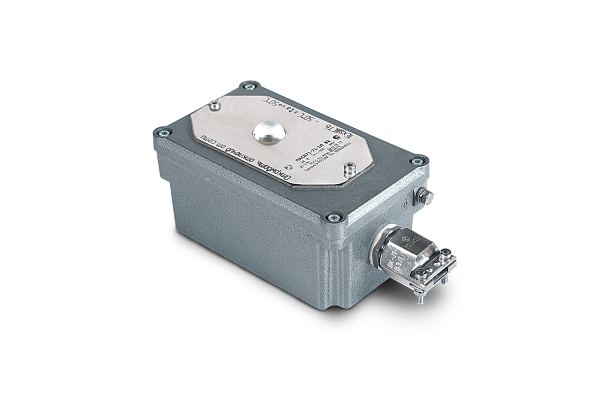

Пост аварийной сигнализации световой миниатюрный ПАСВ7, ПАСВ8

Увеличить изображение ↗

Проверка исполнения

Данные для точного заказа

Серия может иметь несколько исполнений. Для коммерческого предложения мы сверяем выбранную конфигурацию со структурой обозначения и действующими документами производителя.

Производитель: АО «ВЭЛАН»
Категория: Посты сигнализации световые и звуковые, светофоры взрывозащищённые
Исполнение: Взрывозащищённое
Рынок поставки: Республика Казахстан
Цена и срок: после технической проверки
Официальные документы: 5 ссылок на документы о соответствии
Проверка источника: данные серии сверены и сохранены на вэлан.kz

Официальные данные серии

Технические характеристики

Поля перенесены из официальной карточки производителя. Конкретные значения выбираются вместе и фиксируются в полном обозначении заказа.

Степень взрывозащиты: 1Ex sb IIC T6 Gb/Ex tb IIIC T80°C Db, РВ Ex sb I Mb X
Степень защиты, IP: 67
Исполнение: Зона 1/РВ
Тип питания: АС/DC
Класс защиты от поражения током: I
Температура эксплуатации, ⁰С: от -60⁰С до + 50⁰С
Номер технических условий: ТУ 4252-001-00213569-2005
Климатическое исполнение: В2/ОМ1
Номинальное напряжение, В: 6/12/24/36/127/230
Частота переменного тока, Гц: 50/60
Потребляемая мощность, Вт: 2
Яркость по оси: 1500мкд
Цвет свечения: Красный/Желтый/Зеленый
Материалы корпуса: Алюминиевый сплав/Нержавеющая сталь

Конфигурация

Структура обозначения и заказа

Структура условного обозначения

ПАСВ Х0 Х1-Х2 Х3-1 Х41Х5 1 Х6-Х7 ПАСВ1 - пост аварийной сигнализации взрывозащищенный световой Х0 - вид взрывозащиты: 7 - 1 Ex sb IIC T6 Gb, Ex tb IIIC T80°C Db, 8 - РВ Ex sb I Mb X. Х1 - количество световых излучателей: 1 - один световой излучатель, 2 - два световых излучателя, 3 - три световых излучателя. Х2 - номинальное напряжение: - переменного тока (50 или 60 Гц): 1 - 24В, 2 - 36В, 3 - 127В, 4 - 230В; - постоянного тока: 5 - 6В, 6 - 12В, 7 - 24В Х3 - режим работы: - для ПАСВХ01-Х2 Х3−1Х4: 1 - непрерывный; 2 - повторно-кратковременный; - для ПАСВХ02-Х2Х3−1Х41Х5: 1 - непрерывный; 3 - комплексный 2; - для ПАСВХ03-Х2Х3−1Х41Х51Х6: 1 - непрерывный. Х4 - цвет свечения первого светового излучателя: - для ПАСВХ01-Х2Х3−1Х4: К - красный, Л - зеленый, Ж - желтый; - для ПАСВХ02-Х2Х3−1Х4 1Х5: Л - зеленый, Ж - желтый; - для ПАСВХ03-Х2Х3−1Х41Х 51Х6: К - красный. Х5 - цвет свечения второго светового излучателя: - для ПАСВХ02-Х2Х3−1Х4 1Х5: К - красный; - для ПАСВХ03-Х2Х3−1Х41Х51Х6: Ж - желтый. Х6 - цвет свечения третьего светового излучателя только для ПАСВХ03-Х2Х3−1Х41Х51Х6: Л - зеленый. Х7 - климатическое исполнение В2.

Пример формулировки заказа:

пост световой аварийной сигнализации взрывозащищенного, работающего в непрерывном режиме, на номинальное напряжение переменного тока 230В, с тремя источниками света (первый красного свечения, второй желтого свечения и третий зеленого свечения), с маркировкой взрывозащиты 1Ex sb IIC T6 Gb, Ex tb IIIC T80°C Db, климатическим исполнением и категорией размещения В2: ПАСВ73-41-1К1Ж1Л-В2.

Опросный лист и инженерные файлы

Заполнить опросный лист Sun CapitalПодбор исполнения, замены, цены и срока на нашем сайте→Запросить 3D-модель и файлы1 инженерных ресурсов доступны по запросу→

Чек-лист инженера

Что указать в запросе

Чем полнее исходные данные, тем быстрее мы подтвердим подходящее исполнение.

класс и границы взрывоопасной зоны

требуемая Ex-маркировка и вид защиты

группа газа или характеристика пыли

температурный класс и диапазон среды

степень защиты IP и климатическое исполнение

питание, нагрузка, схема и способ монтажа

тип, диаметр, броня и оболочка кабеля

требуемые сертификаты и комплект поставки

Документы производителя

Сертификаты и файлы серии

Документы получены из официальной карточки ВЭЛАН, проверены 24.08.2026 и сохранены на вэлан.kz с контрольной суммой. Срок и применимость подтверждаются для полного обозначения перед поставкой.

Декларация ТР ТС 020/2011PDF · 493 КБ
