Пост аварийной сигнализации ПАСВ3, ПАСВ4, ПАСВ5, ПАСВ6

Посты аварийной сигнализации предназначены для предупреждающей и аварийной сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах и в угольных и сланцевых шахтах, опасных по газу и пыли: сигнализация звуковая и…

Каталог производителясерия актуальнасверено 08.06.2026Сертификаты: 5 →

Получить цену и срок →Открыть сертификаты Заменить аналог конкурента

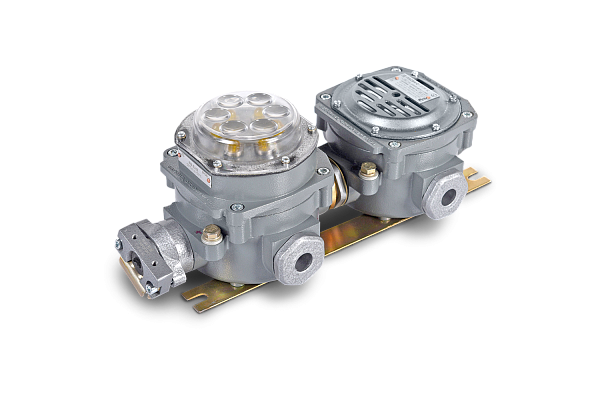

Пост аварийной сигнализации ПАСВ3, ПАСВ4, ПАСВ5, ПАСВ6

Увеличить изображение ↗

Проверка исполнения

Данные для точного заказа

Серия может иметь несколько исполнений. Для коммерческого предложения мы сверяем выбранную конфигурацию со структурой обозначения и действующими документами производителя.

Производитель: АО «ВЭЛАН»
Категория: Посты сигнализации световые и звуковые, светофоры взрывозащищённые
Исполнение: Взрывозащищённое
Рынок поставки: Республика Казахстан
Цена и срок: после технической проверки
Официальные документы: 5 ссылок на документы о соответствии
Проверка источника: данные серии сверены и сохранены на вэлан.kz

Официальные данные серии

Технические характеристики

Поля перенесены из официальной карточки производителя. Конкретные значения выбираются вместе и фиксируются в полном обозначении заказа.

Степень взрывозащиты: 1 Ех db IIC T6 Gb/Ex tb IIIC T80°C Db РВ Ex db I Mb
Тип оборудования: Пост сигнализации свето-звуковой
Степень защиты, IP: 66
Исполнение: Зона 1/РВ
Тип питания: АС/DC
Температура эксплуатации, ⁰С: от -60⁰С до + 50⁰С
Номер технических условий: ТУ 4252-001-00213569-2005
Способ установки: Стационарный
Климатическое исполнение: В2/ОМ1
Номинальное напряжение, В: 12/24/36/127/230/400
Частота переменного тока, Гц: 50/60
Вид источника звука: Электромагнитный механизм
Потребляемая мощность, Вт: ПАСВ3, 4 - 35; ПАСВ5, 6 - до 10
Яркость по оси: 200-500 Мкд
Режимы работы: Комплексный
Цвет свечения: Красный/Желтый/Зеленый
Материалы корпуса: Алюминиевый сплав/Цинко-алюминиевый сплав
Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85-1,1Uh): 102±2дБ для ПАСВХ-С/106±2дБ для ПАСВХ-Г
Частотная характеристика сигналов, Гц: 200-2000
Номинальный ток, А: ПАСВ3, 4 - до 3А; ПАСВ5, 6 - 0,2А A

Конфигурация

Структура обозначения и заказа

Структура условного обозначения ПАСВ3, ПАСВ4

ПАСВ Х0-Х1-Х2 Х3-1 Х4 1 Х5-Х6 ПАСВ - пост аварийной сигнализации взрывозащищенный световой и звуковой. Х0 - вид взрывозащиты: 3 - 1 Ех db IIC T6 Gb, Ex tb IIIC T80°C Db; 4 - РВ Ex d I Mb. Х1 - тип исполнения: С - сирена, Г - горн. Х2 - номинальное напряжение: - для ПАСВ3: переменного тока (50 или 60 Гц): 1 - 24В; 2 - 36В; 3 - 230В; 4 - 400В; 7 - 127В; постоянного тока: 5 - 24В; 6 - 230В; 10 - 12В; - для ПАСВ4: переменного тока (50 или 60 Гц): 1 - 24В; 2 - 36В; 3 - 230В; 7 - 127В; постоянного тока: 5 - 24В; 6 - 230В; 10 - 12В. Х3 - режимы работы: 3 - комплексный, 5 - комплексный-2. Х4 - цвет свечения первого светового сигнализатора: Л - зеленый, Ж - желтый, К - красный. Х5 - цвет свечения второго светового сигнализатора: К - красный. Х6 - климатическое исполнение и категория размещения: В2, ОМ1.

Пример формулировки заказа:

пост аварийной сигнализации свето-звукового взрывозащищенного ПАСВЗ с маркировкой взрывозащиты 1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db, с комплексным режимом работы и одним световым источником красного свечения на номинальное напряжение переменного тока 230B: ПАСВ3-С-33-1K B2

Режим работы ПАСВ3, ПАСВ4

Комплексный режим (с 1-м источником света) - 3 ступени световой и звуковой сигнализации: 1 - повторно-кратковременный с частотой 1 Гц (не более 10 мин.) 2 - повторно-кратковременный с частотой 2 Гц (не более 10 мин.) 3 - непрерывный (не более 10 мин.) Комплексный-2 режим (с 2-мя источниками света) - 3 ступени световой и звуковой сигнализации: 1 - повторно-кратковременный с частотой 1 Гц для звука и 1-го источника света (не более 10 мин.) 2 - повторно-кратковременный с частотой 2 Гц для звука и 1-го источника света (не более 10 мин.) 3 - непрерывный для звука и 2-го источника света (не более 10 мин.) Для режимов комплексный и комплексный-2: 1-я ступень является одновременно питанием платы.

Структура условного обозначения ПАСВ5, ПАСВ6

ПАСВ Х0-Х1X2-1X3X4 - Х5 ПАСВ - пост аварийной сигнализации взрывозащищенный световой. Х0 - вид взрывозащиты: 5 -1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db, 6 - PB Ex db I Mb. Х1 - номинальное напряжение: - для ПАСВ5: переменного тока (50 или 60 Гц): 1- 24B; 2-36B; 3 - 230B; 4 400B; 7- 127B; постоянного тока: 5- 24B; 6 230В; 10-12B; - для ПАСВ6: переменного тока (50 или 60 Гц): 1-24B; 2-36B; 3- 230В; 7 - 127B; постоянного тока: 5-24B; 6-230B; 10-12B. Х2 - режимы работы:1 - непрерывный, 2 - повторно - кратковременный, 3 - комплексный-2. X3 - цвет свечения первого светового сигнализатора: Л - зеленый, Ж - желтый, К- красный. Х4 - цвет свечения второго светового сигнализатора: К - красный. Х5 - климатическое исполнение и категория размещения: В2, ОМ1.

Пример формулировки заказа:

пост аварийной сигнализации светового взрывозащищенного с маркировкой взрывозащиты 1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db на номинальное напряжение переменного тока 230В для непрерывного режима работы одним источником света красного свечения: ПАСВ5-31-1К B2

Режим работы ПАСВ5, ПАСВ6

Непрерывный режим. Повторно-кратковременный режим с частотой 1 Гц. Комплексный-2 режим (с 2-мя источниками света) - 3 ступени сигнализации: 1 - повторно-кратковременный с частотой 1 Гц для 1-го источника света. 2 - повторно-кратковременный с частотой 2 Гц для 1-го источника света 3 - непрерывный для 2-го источника света Для режима комплексный-2 - 1-я ступень является одновременно питанием платы.

Опросный лист и инженерные файлы

Заполнить опросный лист Sun CapitalПодбор исполнения, замены, цены и срока на нашем сайте→Запросить 3D-модель и файлы2 инженерных ресурсов доступны по запросу→

Чек-лист инженера

Что указать в запросе

Чем полнее исходные данные, тем быстрее мы подтвердим подходящее исполнение.

класс и границы взрывоопасной зоны

требуемая Ex-маркировка и вид защиты

группа газа или характеристика пыли

температурный класс и диапазон среды

степень защиты IP и климатическое исполнение

питание, нагрузка, схема и способ монтажа

тип, диаметр, броня и оболочка кабеля

требуемые сертификаты и комплект поставки

Документы производителя

Сертификаты и файлы серии

Документы получены из официальной карточки ВЭЛАН, проверены 24.08.2026 и сохранены на вэлан.kz с контрольной суммой. Срок и применимость подтверждаются для полного обозначения перед поставкой.

Декларация ТР ТС 020/2011PDF · 493 КБ
