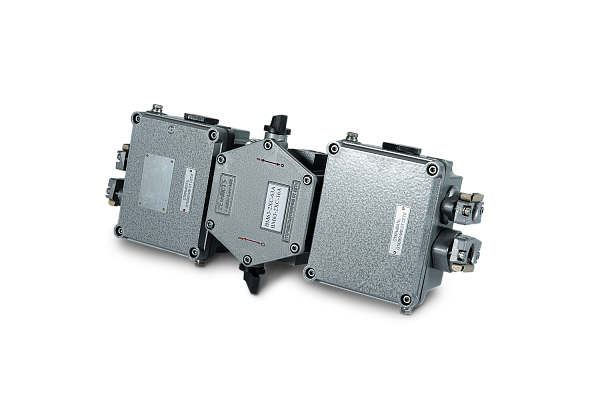

Модули МКВ

МКВХ1-Х2-Х3-УХЛ1 Х1 - индекс обозначающий: - 1 - модуль коммутации взрывозащищенный с одним двухполюсным автоматическим выключателем с УЗО; - 2 - с двумя двухполюсными автоматическими выключателями; - 3 - с одним трехполюсным автоматическим выключателем; - 4 - с одним четырехполюсным автоматическим выключателем. Х2 - номинальный ток (для МКВ2 - номинальный ток первого автомата): 10, 13 (кроме МКВ1), 16, 20 (кроме МКВ1), 25, 32, 40, 50, 63. Х3 - индекс обозначающий: - для МКВ1: номинальный отключающий дифференциальный ток, mA: 10 или 30 - для Iном=10, 16А; 30 - для Iном = 25, 32, 40, 50, 63А; - для МКВ2: номинальный ток второго автомата, А: 10, 13, 16, 20, 25, 32, 40, 50, 63. Х4 - вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, УХЛ2

модуль взрывозащищенный МКВ с двумя двухполюсными автоматическими выключателями на номинальный ток 32А. МКВ2-32-32 УХЛ1.
