Структура условного обозначения КЗП(М)
КЗХ1Х2-Х3/Х4П-(Х5/Х6)-Х7(Х7.1)/Х7.2-XnxXm (X8)-X9-Х10-ПРОМ
КЗ
- коробка зажимов
Х1 - П
- повышенная надежность против взрыва с оболочкой из пластика;
ПМ
- повышенная надежность против взрыва с оболочкой из алюминиевого сплава.
Х2
– типоразмер применяемой оболочки: 1.2; 2.1; 2.2; 3.1; 3.2; 3.3; 3.4; 4.1; 4.2; 4.3; 4.4; (4.5; 4.6; 4.7; 4.8 - только для КЗП); (5-только для КЗПМ); (5.1; 5.2; 6.1 -только для коробок КЗП).
Х3
- номинальный ток применяемых зажимов.
Х4
- количество применяемых зажимов.
П
– индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается.
(Х5/Х6)
- номинальный ток и количество применяемых вспомогательных зажимов и индекс "П" при применении пружинных зажимов.
Х7
- индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс "РЕ", в случае необходимости установки шин заземления, указывается индекс "шина РЕ" для неизолированной, "изол.шина РЕ" для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.
Х7.1
- индекс указывающий:
- для клемм заземления, при наличии нескольких, различных по площади сечения жил - номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления, по сечению, такие же, как и силовые зажимы, индекс не указывается;
- для шин заземления - количество винтовых зажимов на шине (8 или 14).
Х7.2
- индекс указывающий:
- для клемм заземления - количество клемм и П - индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов, индекс не указывается;
- для шин заземления: количество шин и при необходимости, сторона установки.
Хn
- условный диаметр проходного отверстия кабельных вводов в миллиметрах или тип кабельного ввода или тип заглушки или дренажного устройства.
Xm
- количество кабельных вводов или заглушек, или дренажного устройства.
Х8
- сторона установки кабельного ввода или заглушки, или дренажного устройства (А, В, С, D).
Х9
– маркировка взрывозащиты 1Ех еb IIC Т6(Т5/T4/T3) Gb. Для общепромышленных коробок индекс не указывается.
Х10
- вид климатического исполнения и категория размещения коробок по ГОСТ 15150: В1,5 или ОМ1. Дополнительный индекс
(85⁰С)
для коробок с увеличенным диапазоном температуры до плюс 85⁰С. Для высокотемпературных коробок климатическое исполнение не указывается.
ПРОМ
- общепромышленное исполнение. Для взрывозащищенных коробок индекс не указывается.
Пример формулировки заказа:
коробка зажимов взрывозащищенная пластиковая габарита 4.2, маркировкой взрывозащиты 1Ex eb IIC T6 Gb на 20 винтовых зажимов на ток 24 А, четырьмя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 1БМ-М25 на стороне А и двумя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 1БМ-М32 на стороне С, климатического исполнения и категории размещения В1,5:
КЗП4.2-24/20-(Л-1БМ-М25)х4(А)-(Л-1БМ-М32)х2(С)-1Ex eb IIC T6 Gb -В1,5.
Структура условного обозначения КЗИ(М)
КЗХ1Х2-X5П-Х6(Х6.1)/Х6.2-ХnxXm(Х7)-Х8-Х9
КЗ - коробка зажимов
Х1 - И
- искробезопасные цепи с оболочкой, изготовленной из пластика;
ИМ
- искробезопасные цепи с оболочкой, изготовленной из алюминиевого сплава.
Х2
– типоразмер применяемой оболочки: 1.2; 2.1; 2.2; 3.1; 3.2; 3.3; 3.4; 4.1; 4.2; 4.3; 4.4; (4.5; 4.6; 4.7; 4.8 - только для КЗИ); (5-только для КЗИМ); (5.1; 5.2; 6.1 - только для коробок КЗИ).
Х5
- количество зажимов для искробезопасных электрических цепей.
П
– индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается.
Х6
- индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс "РЕ", в случае необходимости установки шин заземления, указывается индекс "шина РЕ" для неизолированной, "изол. шина РЕ" для изолированной. В случае если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.
Х6.1
- индекс указывающий:
- для клемм заземления, при наличии нескольких, различных по площади сечения жил - номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления, по сечению, такие же, как и силовые зажимы, индекс не указывается;
- для шин заземления - количество винтовых зажимов на шине (8 или 14).
Х6.2
- индекс указывающий:
- для клемм заземления - количество клемм и П - индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается.
- для шин заземления: количество шин и при необходимости, сторона установки.
Хn
- условный диаметр проходного отверстия кабельных вводов в миллиметрах или тип кабельного ввода или тип заглушки или дренажного устройства.
Xm
- количество кабельных вводов или заглушек или дренажного устройства.
Х7
- сторона установки кабельного ввода или заглушки или дренажного устройства (А, В, С, D).
Х8
- маркировка взрывозащиты: 0Ex ia IIA Т6 (Т5/T4/T3) Ga X, 0Ex ia IIB Т6(Т5/T4/T3) Ga X, 0Ex ia IIC Т6(Т5/T4/T3) Ga X, 1Ex ib IIA Т6(Т5/T4/T3) Gb X, 1Ex ib IIB Т6(Т5/T4/T3) Gb X, 1Ex ib IIC Т6(Т5/T4/T3) Gb X, 2Ex ic IIA Т6(Т5/T4/T3) Gc X, 2Ex ic IIB Т6(Т5/T4/T3) Gc X, 2Ex ic IIC Т6(Т5/T4/T3) Gc X.
Х9
- вид климатического исполнения и категория размещения коробок по ГОСТ 15150: В1,5 или ОМ1
Примечание:
коробки зажимов типа КЗИ исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.
Пример формулировки заказа:
коробка зажимов взрывозащищенная пластиковая габарита 4.2, маркировкой взрывозащиты 0Ex ia IIC T6 Ga X на 20 винтовых зажимов на ток 10 А, четырьмя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 1БМ-М25 на стороне А и двумя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 1БМ-М32 на стороне С, климатического исполнения и категории размещения В1,5:
КЗИ4.2-20-(Л-1БМ-М25)х4(А)-(Л-1БМ-М32)х2(С)-0Ex ia IIC T6 Ga X-В1,5

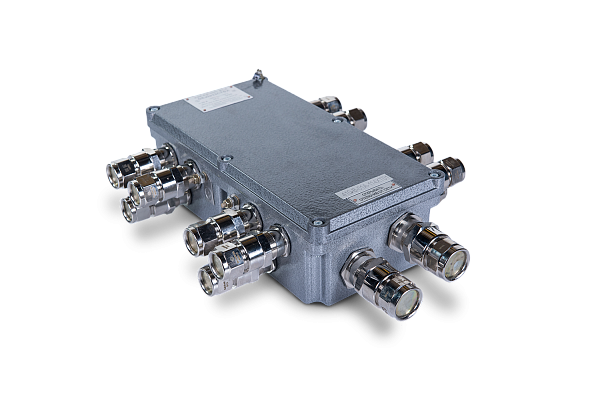

Увеличить изображение ↗
