Структура условного обозначения
ВК-Х1-ВЭЛ Х2 Х3-Х4-Х5-Х6-Х7-ПРОМ
ВК
– ввод кабельный.
Х1
– материал кабельного ввода:
Л
– латунь,
Н
– нержавеющая сталь,
С
– сталь с антикоррозийным покрытием.
ВЭЛ
– серия "ВЭЛ".
Х2
– цифра, указывающая исполнение ввода:
1
– для вводов с маркировкой взрывозащиты РП Ex eb I Mc/1Ex eb IIC Gb или 1Ex eb IIC Gb (для трубного ввода);
2
– для вводов с маркировкой взрывозащиты РВ Ex db I Mb/1Ex db IIC Gb или 1Ex db IIC Gb (для трубного ввода);
3
– для вводов с маркировкой взрывозащиты 1Ex eb IIC Gb;
3М
– для вводов с маркировкой взрывозащиты 1Ex eb IIC Gb;
4
– для вводов с маркировкой взрывозащиты 1Ex db IIC Gb;
5
– для вводов с маркировкой взрывозащиты 1Ex eb IIC Gb/1Ex db IIC Gb.
Х3
– индекс:
«Б» для вводов, предназначенных для ввода бронированного кабеля, и (или) «Т» для трубных вводов, и (или) «М» для модернизированных вводов с устройством для предотвращения вырывов брони кабеля или для вводов с устройством крепления металлорукава (вводы типа 4М и 5М), и (или) «Р» для кабельных вводов с расширенным диапазоном вводимого кабеля/
Х4
– обозначение резьбы кабельного ввода:
-метрическая резьба с шагом 1,5 мм: М16, М20, М25, М32, М40, М50, М63, М75;
-метрическая резьба с шагом 2 мм: М90, М110;
-цилиндрическая трубная резьба: G3/8, G1/2,G3/4, G1, G1 1/4, G1 1/2, G2, G2 1/2, G3, G4;
-трубная коническая резьба: R3/8, R1/2, R3/4, R1, R1 1/4, R1 1/2, R2, R2 1/2, R3, R4;
-коническая дюймовая резьба: К3/8, K1/2, K3/4, K1, K1 1/4, K1 1/2, K2, К2 1/2, К3, К4.
Х5
– обозначение вида взрывозащиты:
- ExeG
– для вводов с маркировкой взрывозащиты 1Ex eb IIС Gb или РП Ex eb I Мс/1Ex eb IIС Gb;
- ExdG
– для вводов с маркировкой взрывозащиты 1Ex db IIC Gb или РВ Ex db I Mb/1Ex d IIC Gb;
- ExeG/ExdG
– для вводов с маркировкой взрывозащиты 1Ex eb IIС Gb/1Ex db IIC Gb.
Для общепромышленных кабельных вводов индекс не указывается.
Х6
– обозначение резьбы трубного кабельного ввода, предназначенной для внешнего присоединения:
-метрическая резьба с шагом 1,5 мм: М16, М20, М25, М32, М40, М50, М63;
-цилиндрическая трубная резьба: G1/2; G3/4; G1; G1 1/4; G1 1/2, G2;
-трубная коническая резьба: R1/2; R 3/4; R 1; R 1 1/4; R 1 1/2; R2;
-коническая дюймовая резьба: К1/2; К3/4; К1; К1 1/4 ; К1 1/2 ; К2.
Х7
– климатическое исполнение и категория размещения: В1,5 или ОМ1.
ПРОМ
– общепромышленное исполнение. Для взрывозащищенных кабельных вводов индекс не указывается.
Пример формулировки заказа :
Ввод кабельный, изготовленный из латуни с метрической резьбой М63х1,5, предназначенный для присоединения гибкого бронированного кабеля, климатического исполнения и категории размещения В1,5 с маркировкой взрывозащиты РП Ex ec I Mc/1Ex eb IIC Gb.При заказе трубного кабельного ввода с муфтой для крепления металлорукава вторая резьба не указывается:
Отдельная поставка -
ВК-Л-ВЭЛ 1БМ-М63-ExeG-В1,5
В составе изделия -
Л-1БМ-М63
Ввод кабельный, изготовленный из латуни с метрической резьбойМ50х1,5, предназначенный для присоединения гибкого бронированного или небронированного кабеля с муфтой ММРн-40, предназначенной для присоединения металлорукава Ду 40, климатического исполнения и категории размещения В1,5 с маркировкой взрывозащиты 1Ex db IIC Gb.
Отдельная поставка -
ВК-Л-ВЭЛ 2БТ-М50-ExdG-ММРн-40-В1,5
В составе изделия -
Л-2БТ-М50-ММРн-40

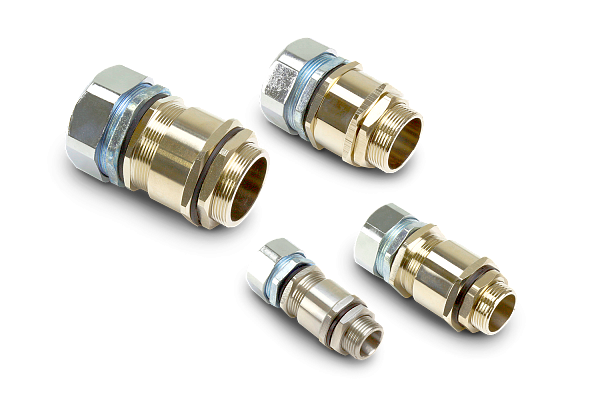

Увеличить изображение ↗
