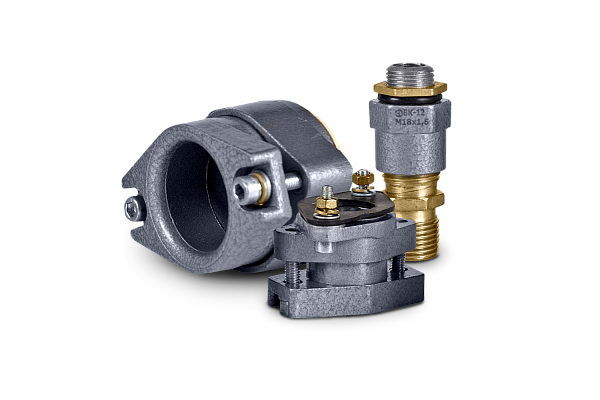

Кабельные вводы ВК (Exe)

ВК Х1-Х2-Х3-Х4-Х5 ВК – ввод кабельный. Х1 – условный диаметр проходного отверстия ввода, мм: 2х12, 12, 16, 18, 20, 25, 30, 40, 42, 53, 66. Х2 – размеры отверстия уплотнительного кольца для плоского кабеля: -для вводов ВК 12 и ВК 2х12 – (6х10) и (6х13); -для вводов ВК18 и ВК25 – (6х15); -для вводов ВК25 - 2х(6х15). Х3 – обозначение резьбы трубного ввода (указывается для трубных вводов): -для ВК 12 и ВК 2х12 (резьба наружная) – G1/2; -для ВК 16 (резьба наружная) – G3/4; -для ВК 18 (резьба внутренняя) – G3/4; -для ВК 25 (резьба внутренняя) – G3/4; -для ВК 30 (резьба внутренняя) – G1; -для ВК 42 (резьба внутренняя) – G1 1/4; -для ВК 40 (резьба внутренняя) – G1 1/2; -для ВК 66 (резьба внутренняя) – G2 1/2. Х4 – климатическое исполнение и категория размещения: В1,5, Т1,5, ОМ1. Х5 – маркировка взрывозащиты: РП Ex eb I Mc - для вводов из материала ЦОА-1; 1Ex eb IIC Gb - для вводов из алюминиевого сплава и трубных вводов. Х6 – обозначение типа и размера резьбы для резьбовых вводов: -для ВК 12 – М18х1,5; -для ВК 2х12, ВК 16, ВК 25, ВК 30 – М42х2; -для ВК18 – М24х2.

Резьбовой кабельный ввод с условным диаметром проходного отверстия 25 мм климатического исполнения В, категории размещения 1,5 с маркировкой взрывозащиты 1Ex eb IIC Gb. Отдельная поставка - ВК25-В1,5-1Ex eb IIC Gb-М42х2 в составе изделия - 25
